電動鋸軌機結構:
1、擺臂軸、套間為滾動摩擦,減小磨損,延長壽命。
2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構,質量輕、強度高。
3、裝夾機構具有防脫軌功能,切軌機安放在鋼軌上,切軌機重心與鋼軌中心軸線重合,即使旋松夾緊螺桿,切軌機不發生傾斜。
2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構,質量輕、強度高。
3、裝夾機構具有防脫軌功能,切軌機安放在鋼軌上,切軌機重心與鋼軌中心軸線重合,即使旋松夾緊螺桿,切軌機不發生傾斜。
4、電機座為分體式鑄造鋁合金,減輕重量。
5、走行機構增設輔助輪,保證在地面推行時平穩。
6、電動機分為TYPE.DIA100L-2型(鑄鋁殼)、Y100L-2型(鑄鐵殼)兩種,用戶可根據需要選用。其中鑄鋁殼電機質量較輕。
電動鋸軌機工作原理:依據無齒鋸切削原理,利用擺動機構,使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動,薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小,從而減少薄片砂輪的磨耗,提高薄片砂輪利用率及工作效率。
1、主運動:由電動機、驅動V帶傳動使主軸(薄片砂輪)回轉。
2、進給運動:利用切割臂與擺臂的相對擺動,靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂(卡軌機構)中心平面旁側,并懸臂較長,因此鋸片可切到鋼軌底。

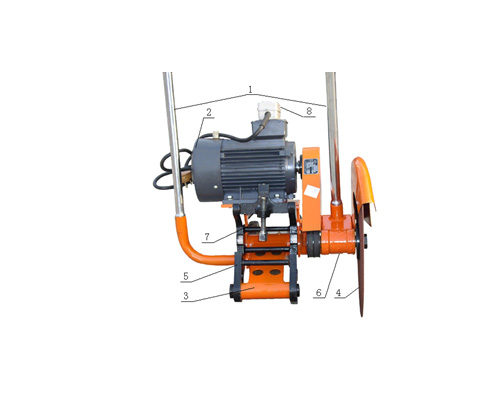

1操縱桿、2電動機、3擺臂、4主軸薄片砂輪、 5夾具、
6切割臂、7走行輪、8、開關按鈕
