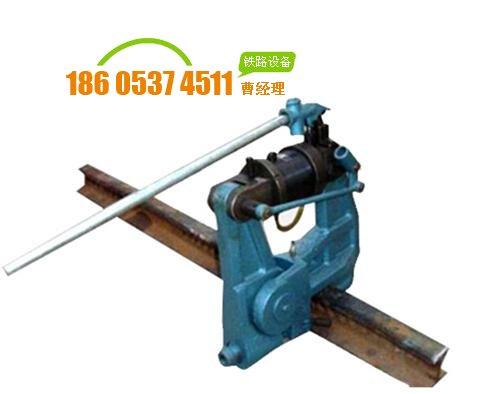

KKY系列液壓擠孔機(打孔機)
KKY液壓擠孔機又名液壓打孔機,液壓鉆孔機,是用于鋼軌擠孔,打孔,鉆孔的必備工具,用于鐵路、礦山、港口、林場、交通等部門,可對輕型、重型鋼軌實施現場擠孔操作。液壓擠孔機是鐵道鋼軌實行標準化作業的必備工具。
工作原理
液壓鋼軌擠孔機(打孔機)運用手動液壓杠桿原理、液壓傳動和剪切原理設計而成。在不降低鋼軌內在質量的前提下,利用靜壓力對鋼軌進行擠孔作業,一分鐘可打一個孔。
特點
液壓鋼軌擠孔機(打孔機)具有結構合理,便于攜帶,方便操作,油路密封性能好,油壓穩定,降低勞動強度,提高工作效率,改善軌道施工,維護質量,可延長鋼軌使用壽命等特點。
結構組成
液壓擠孔機由機架和液壓兩大部分組成。
1、機架部分
由凹模2、凸模3、導套5、導套座6、調節螺桿8、活節11、頂頭12、定位檔16、大臂18、小臂21、主軸22、墊鐵27、掀手42、操縱桿45、回位活節、回位活節螺絲等部件組成。
2、液壓部分
由回油閥螺桿組合件、活塞桿、活塞、油缸、泵座、泵套、泵芯、輸油管組成油管接頭,進出鋼球閥等部件組成。
規格及參數
項目型號 | KKY-1050 | KKY-500 | KKY-300 |
適用鋼軌類型kg/m | 30~50 | 15~24 | 24~30 |
最大打孔直徑mm | 31 | 19~22 | 22~24 |
最大打孔厚度mm | 15.5 | 11 | 12 |
最大打孔力KN | 1050 | 500 | 800 |
整機質量Kg | 52 | 58 | 64 |
液壓擠孔機選型
如何選購液壓擠孔機?根據鋼軌重量,可以確定液壓擠孔機的型號。
液壓擠孔機現有型號規格:
KKYI-1050型液壓擠孔機,用于對50kg/m以下的鋼軌進行擠孔作業;
KKYI-300型液壓擠孔機,專用于對30kg/m的鋼軌進行擠孔作業。
KKYⅡ-500型液壓擠孔機,用于對24kg/m及以下的鋼軌進行擠孔作業;
液壓擠孔機型號:kky-500型 適用鋼軌類型:15kg-24kg鋼軌 最大擠孔直徑:19mm-22mm 最大擠孔厚度:11mm 最大擠孔力 : 500kn 整機質量 : 58kg
液壓擠孔機型號:kky-300型 適用鋼軌類型:24kg-30kg鋼軌 最大擠孔直徑:22mm-24mm 最大擠孔厚度:12mm 最大擠孔力 :800kn 整機 質量 :64kg
液壓擠孔機型號:kky-1050型 適用鋼軌類型:30kg-50kg鋼軌 最大擠孔直徑:31mm 最大擠孔厚度:15.5mm 最大擠孔力 :1050kn 整機質量 : 52kg
液壓擠孔機型號:KKY-300型
適用鋼軌類型:24KG-30KG鋼軌
最大擠孔直徑:22mm-24mm
最大擠孔厚度:12mm
最大 擠孔力 :800kN
整機 質量 :64Kg
液壓擠孔機型號:KKY-500型
適用鋼軌類型:15KG-24KG鋼軌
最大擠孔直徑:19mm-22mm
最大擠孔厚度:11mm
最大擠孔力 : 500kN
整機質量 : 58Kg
液壓擠孔機型號:KKY-1050型
適用鋼軌類型:30KG-50KG鋼軌
最大擠孔直徑:31mm
最大擠孔厚度:15.5mm
最大擠孔力 :1050kN
整機質量 : 52Kg
靜壓力對其進行擠孔作業。
整機質量包括液壓油和擠壓桿。
