二、主要技術參數
本田發動機GX200、6.5KW/3600rpm
砂輪規格PB400x3.5x32
線速度70米/秒
空載轉速:3000r/min
端面質量垂直度不大于±0.5mm
三、基本結構與工作原理
工作原理:依據無齒鋸切削原理,利用擺動機構,使轉動的薄片砂輪軸線繞著鋼軌軸線沿著一定軌跡往復擺動,薄片砂輪對鋼軌進行切割。薄片砂輪回轉平面與鋼軌斷面接觸長度較小,從而減少薄片砂輪的磨耗,提高薄片砂輪利用率及工作效率。
1、主運動:由發動機經離合器、驅動V帶傳動使主軸(薄片砂輪)回轉。
2、進給運動:利用切割臂與擺臂的相對擺動,靠切軌機的自重來實現薄片砂輪的進給切削運動。切割臂主軸薄片砂輪回轉面在擺臂(卡軌機構)中心平面旁側,并懸臂較長,因此鋸片可切到鋼軌底。
基本結構:
1、擺臂軸、套間為滾動摩擦,減小磨損,延長壽命。
2、擺臂、切割臂、皮帶輪為鑄造鋁合金結構,質量輕、強度高。
3、裝夾機構具有防脫軌功能,切軌機安放在鋼軌上,切軌機重心與鋼軌中心軸線重合,即使旋松夾緊螺桿,切軌機不發生傾斜。
4、內燃機座為分體式鑄造鋁合金,減輕重量。
5、走行機構增設輔助輪,保證在地面推行時平穩。

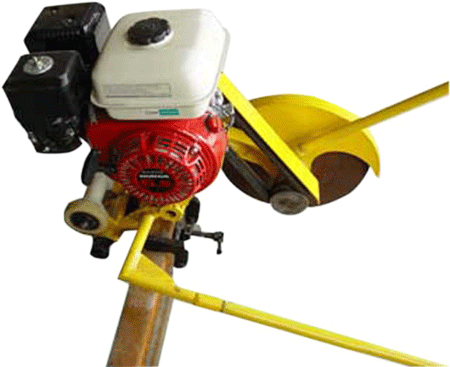

1操縱桿、2內燃機、3擺臂 、4主軸薄片砂輪、5夾具、6切割臂 、7走行輪、 8手拉啟動手柄
四、使用方法
1、首先安裝薄片砂輪,裝片前要檢查薄片砂輪是否有裂紋,是否受潮變形,兩側是否平直,表面不平易造成切口偏斜及夾片,裝片后擰緊鎖緊螺母,但扭力不宜過大以免壓碎薄片砂輪。
2、將切軌機裝在鋼軌上,拉出安裝在卡具5上的定位桿,此時定位桿端面指示的位置即是砂輪切割位置,根據需要移動切軌機至預先設定的切割位置。然后使卡具內面(凸面)與鋼軌頂面、軌腭下部貼緊,旋緊緊定螺栓,切軌機處于工作狀態。
3、 一只手拉動操縱桿使切軌機處于鋼軌上方,同時另一只手扶持另一操縱桿,以防薄片砂輪撞擊鋼軌。
4、安裝好切軌機后,手拉啟動手柄即可啟動內燃機。內燃機啟動后,怠速運行不少于30秒,檢查機具各部是否正常,如有異常,停機排除。加大油門,觀察薄片砂輪是否運轉平穩,是否偏擺、跳動,各部是否正常。如發現異常,應停機更換砂輪或排除故障。切割前調整油門、風門,滿足切割需要。
5、切割時,薄片砂輪的進給主要靠切軌機的自重和操縱桿的擺動,因此雙手扶持操縱桿時,不要向下猛施壓力,應根據需要有節奏的擺動操縱桿。
6、切割過程中,手握操縱桿要不停地往復擺動,不可停在某處。當發生夾片現象,應緩慢提升薄片砂輪,然后,繼續切割,如仍然發生夾片現象,應停機檢查原因或更換薄片砂輪。重新切割時,薄片砂輪必須與原切口完成吻合,否則,應變換切割位置。
7、切割過程中,如切口發生傾斜,應停機檢查原因,排除故障或更換薄片砂輪,變換切割位置,重新切割。
8、通常是先切鋼軌頂部,再切腰部,后切底部,直至切斷。
9、當薄片砂輪磨耗到一定程度(砂輪直徑約小于300mm)時,從鋼軌一側可能不能切斷鋼軌,此時需將砂輪擺到另一側對切鋼軌,直至切斷。當砂輪磨耗后直徑約小于260mm時,由于砂輪線速度降低,砂輪將加速損耗,此時即使對切鋼軌也可能發生不能完全切斷,建議更換薄片砂輪,避免鋼軌未切斷,再更換砂輪造成新砂輪與原切口不吻合現象。
五、機具的保養與維修
1、擺臂與長軸之間應保持潤滑,定期向注油咀內注入潤滑油。
2、切軌機運行累計500小時后,應拆卸清洗主軸軸承,更換潤滑脂。
3、擺臂與切割臂均采用螺紋銷軸連接,在出廠時已調好,當磨損后產生松動,可松開鎖緊螺母,旋動螺紋銷軸,調整各機件軸向間隙,使其能相互轉動,又無軸向竄動為止,然后,再鎖緊螺母。
4、V帶傳動的張緊,用兩個六角螺栓的旋動進行調整。
5、在使用、運輸過程中不得扔、摔。
6、長時間不用,應放置在通風、干燥、無腐蝕氣體的庫房內,內燃機應放出燃油。
7、薄片砂輪應防潮、防撞、防壓。
8、汽油機推薦運行的環境溫度在-15℃~40℃之間。
9、推薦使用辛烷值在90#或更高的無鉛汽油,加注汽油時,發動機應停機,并遠離火源,加油要適量,加油后要擦凈機具表面殘留汽油。
10、經常檢查汽油機的潤滑油油量是否充足,空氣濾清器是否潔凈。
11、不要讓機具被雨淋,如被雨淋后應將汽油機及機具各部擦干。
六、故障排除
故 障 現 象 | 產 生 原 因 | 排 除 方 法 |
薄片砂輪夾住
|
V帶松弛
薄片砂輪表面翹曲不平
操縱桿施加壓力過猛
|
張緊V帶
更換新片
靠自重扶持操縱桿
|
薄片砂輪燒傷 |
薄片砂輪表面過硬
操縱桿擺幅過小
|
更換新片
按通常方式進行
|
鋼軌垂直度超差
|
裝卡不正
砂輪表面不平
|
重新裝卡
更換新片
雙向切割
|
七、安全操作規程
1 適用范圍
本規程規定了使用切軌機進行鋼軌切割作業應遵守的安全操作要求。
本規程適用于移動式切軌機在線上或線下對各型鋼軌的切割作業。
2 安全防護
2.1在線路上進行鋼軌切割作業時,按鐵道部《鐵路工務安全規則》的有關規定,組織施工和進行安全防護。
2.2在按規定設置防護后才能進行切軌作業。
2.3作業時切軌機火花飛濺范圍內嚴禁有人。
3 安全操作規定
3.1操作者必須經技術培訓合格,并取得上崗資格證書,方可使用該機具。
3.2掌握機具的技術性能、熟悉安全操作規程,并正確使用、操作機具,保證機具在良好的工作狀態下運轉。
3.3操作者必須身著緊口防護服、佩戴護目鏡及襪苫等安全防護用品。
3.4內燃切軌機開機前應檢查內燃機油量是否符合要求。加油時應遠離火源,嚴禁不停機加油。加油后蓋好箱蓋,并擦凈表面殘留的汽油。
3.5選用符合要求的薄片砂輪。安裝薄片砂輪前,首先要檢查薄片砂輪兩側是否平直,是否有裂紋、破損、受潮等缺陷。
3.6開機時,機具的前方不準有人。作業時,操作者應在砂輪側面操縱。
3.7內燃機啟動后,空轉不少于30秒鐘,確認無異常方可開始作業。
3.8切割時,砂輪片的進給須靠機具的自重,不要猛力下壓;操縱桿應適度往復擺動;砂輪片被夾住時,要輕輕擺動操縱桿同時上提,如砂輪片已破損,不得繼續使用。
3.9薄片砂輪和皮帶的防護罩如有損壞,不得繼續使用。
3.10作業時若切軌機發生故障,應撤出線線路排除故障。
3.11按要求做好切軌機的保養和維修,使切軌機處于良好的技術狀態。不應使用存在故障的切軌機進行作業。
3.12在線路下切割鋼軌時,應將鋼軌放穩,防止鋼軌翻倒或切斷后傷人。
八、其他
1、隨機附件見產品裝箱單
2、產品售出后一年內,因產品質量原因影響使用,公司負責維修、更換
